高精度帯鋼 比類のない板厚精度を生み出しました。より優位なコストパフォーマンスを約束します。

比類なき板厚精度

当社の異形圧延加工技術を継承発展させたもので、横曲がり(右図),板厚精度の良さに特徴が有ります。特に1.0mm以上の板厚材については他に類例を見ない高精度を実現。曲げ加工分野、巻きスリーブ分野、コイニング分野などで使用され高い評価をいただいています。

横曲り測定方法


鋼種

  • · ステンレス鋼
  • · 機械構造用炭素鋼
  • · 工具鋼
  • · 合金鋼
  • · ばね鋼
  • · 軸受鋼
  • · 電気帯鋼
  • · その他冷間圧延可能なもの

用途例

  • 超精密ワッシャー
  • 精密バネ
  • 精密パイプ
  • 精密ヒンジ
  • その他各種精密曲げ部品,各種精密コイニング部品,樹脂との一体成形部品など

板厚許容差

単位(mm)
 JIS規格カワイ規格
厚さ区分幅 160未満幅 100未満 幅 100〜150
0.25以上 〜 0.40未満±0.025±0.005
0.40以上 〜 0.60未満±0.035±0.005
0.60以上 〜 0.80未満±0.040 ±0.005±0.010
0.80以上 〜 1.00未満±0.040±0.005±0.010
1.00以上 〜 1.25未満±0.050±0.006±0.010
1.25以上 〜 1.60未満±0.050±0.007±0.012
1.60以上 〜 2.00未満±0.060±0.010±0.014
2.00以上 〜 2.50未満±0.070±0.013±0.017
2.50以上 〜 3.00未満±0.080±0.015±0.020
3.00以上 〜 4.00未満±0.090±0.020
注)
1.厚さを測定する箇所は帯鋼の両耳から10mm以上内側の任意の点とします。但し、20mm未満の場合は幅の中央部とします。
2.上記以外のご注文に関しては、その都度ご相談ください。

横曲り許容差

単位(mm)
幅区分 横曲りの許容値
長さ2mにつき 長さ1mにつき
40未満 8 1.2
40以上 〜  80未満 6 1.5
80以上 〜 150未満 4 1

【特別規格】
単位(mm)
幅区分 横曲りの許容値
長さ2mにつき 長さ1mにつき
10以上 〜 20未満 8 1.2
20以上 〜 30未満 6 1.5
30以上 4 1

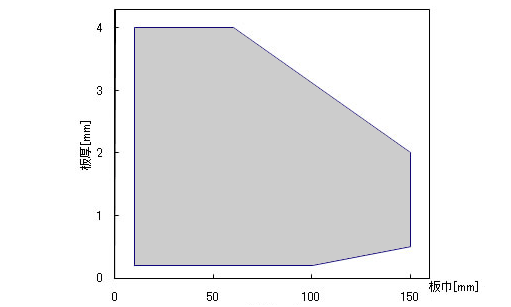

製造可能範囲


この範囲外の寸法についてはご相談下さい。また材質により寸法範囲は異なります。
