トップ製品情報 | クラッドメタル

クラッドメタル 特殊形状が可能です。高精度、部品の多機能化、コストダウンに向けて大きな飛躍となるでしょう。

高精度な異形圧延加工が可能にしたクラッドメタル

2種類以上の異種金属を接合させて造られるクラッドメタル。当社独自の異形加工技術を応用し、多種多様なクラッドメタルの製造を可能にしました。これにより高価な金属の節約、部品の多機能化など様々なメリットを生み出せます。
また、異種金属を接合させる方法として[冷間圧延圧着+拡散焼鈍]方法を用いている為、冶金的な接合が行われ非常に接合強度の高いクラッドメタルが得られます。
クラッド・リレー使用例
リレー使用例

用途例

  • リードフレーム
  • 磁気シールド板
  • スイッチ,リレー接点
  • 放熱板
  • その他電子部品及び自動車部品等

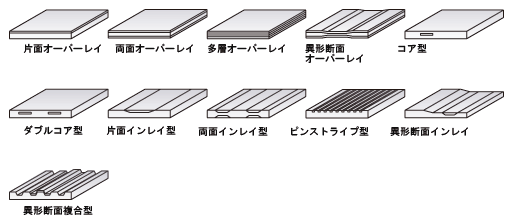

形状例

形状例

寸法


◆総板厚 0.1〜2.0[mm]
◆板巾 5.0〜100[mm]
◆合わせ材最低板厚 5[μm]
◆合わせ材最低板巾 1.0[mm]

形状、材質により異なる場合があります。
また、精度については形状により異なりますのでご相談下さい。

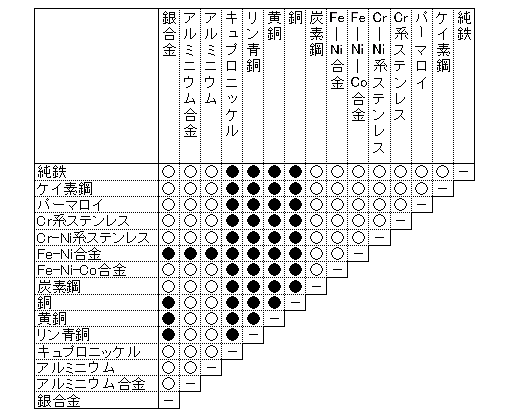

材質組み合わせ

 ●製造可能な組み合わせ  ○ご相談の上、製造させていただく組み合わせ
組み合わせ図
上記以外の組み合わせについても、検討させていただきます。
